Dieses Vorgehen gilt nur für die Firmware R1306_FW_R488 - bei einer neuen Firmware nutze bitte folgende Anleitung:
Wenn Du Blackmark verwendest, weil Du runde Etiketten oder Sonderformen hast, kann es vorkommen, dass Du den VP700 auf dieses Blackmark einstellen musst. Dafür gibt es in der neuen Version von VIP Color (hier R1306_FW_R488) - kann man in der Toolbox die Blackmark testen:
- Zuerst das Etikettenmaterial mit Blackmark im Drucker laden

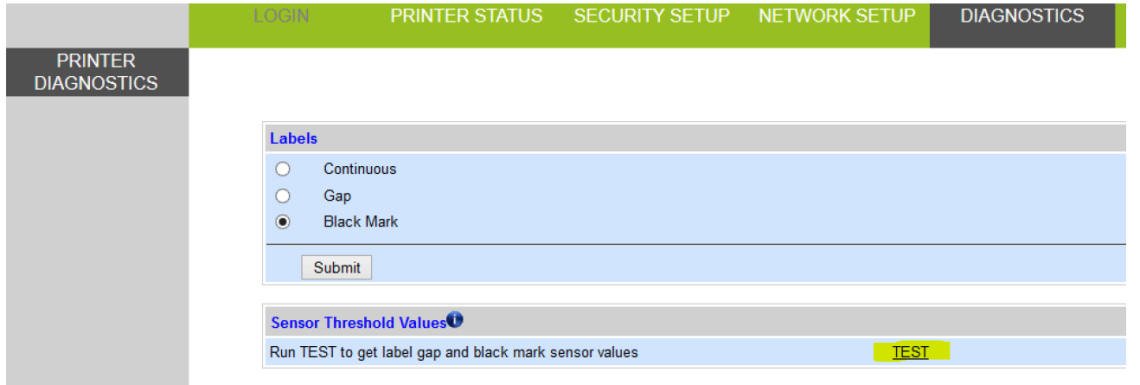

- Danach unter dem Menüpunkt "Diagnostics" die Sensor Threshold Value testen :
Der Drucker zieht die Etiketten und erstellt eine Textdatei, die automatisch heruntergeladen wird.
Diese Textdatei sieht dann so aus und kann in Excel oder Open Office Calc geöffnet werden:
Hier musst Du den Tabellenseparator einstellen auf Komma und erhältst dann eine passende Tabelle.
Die Spalte a2d_refl (Wert des Blackmarksensors) muss komplett ausgewählt werden - Dann mit Excel oder Open Office ein Diagramm erstellen - Die Kurve sollte dann so aussehen (ohne Schwarze und Rote Linie) :
Schwarze Linie : Alle "high-peaks" sollten drin sein
Rote Linie : Keine "low-peaks" sollten drin sein.
Der Wert sollte sich dann zwischen den beiden Linien befinden (in unserem Beispiel ca. 172)
Dieser Wert muss im Drucker eingetragen werden an folgende Stelle :
- Unter Advanced Settings -> Advanced Settings 2 :
- Override Auto Black Mark Sensor Threshold ankreuzen und hier die 172 eintragen.
Danach auf Submit klicken :
Dann ein Drucktest starten. Es sollte funktionieren. Wenn nicht, kann es daran liegen, dass Dein Blackmark zu durchsichtig ist. Bitte beachte auch, dass der ermittelte Wert zwischen 120 und 200 liegen muss. Im Anhang findest Du alle Änderungen zur Firmware FW488.
