Um diese Parameter zu verändern benötigt es einiger Hardware:
1) Raisonance RLink Debugger
2) RKit-C816 Addon
3) Diverse Adapter
4) Prüfpunkt Aufsatz
5) Batteriefach mit Kabeln für 3Volt Spannung
Verbinde nun den Raisonance Rlink Debugger mit der Platine (Aufschrift EMC Logo!). In dieses steck das kleinere GASP Modul und darauf die Prüfspitzen. Das alles ist verpolungssicher.
Software Installation
1) Ride7_7x.xxx.exe (eventuell aktuelle Version des Herstellers herunterladen) installieren. Steck dabei den Rlink per USB bereits in den USB Slot. Windows wird den Treiber nicht erkennen. Sobald allerdings Ride7 installiert wird, bietet dieses auch die Treiberinstallation an, die unbedingt notwendig ist.
2) RKit-C816_1.xxxx.exe (eventuell aktuelle Version des Herstellers herunterladen) installieren

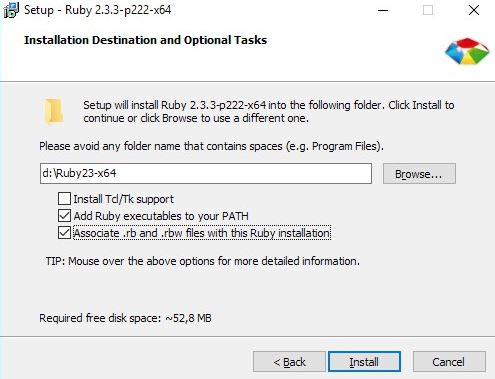

2) Rubyinstaller herunterladen und installlieren. Dabei darauf achten, dass alle Pfade und die Erweiterungen .rb aktiviert sind:
Wichtig ist das nun der PC zunächst neu gestartet wird.
Im Anschluß entpacke die ZIP Datei: EMBCxx_300.zip
Dort findest Du den Ordner Util, in den Du gehst.
Hier sind alle wichtigen Dateien für die Programmierung und auch eine Anleitung welche Parameter man verwendet:ParameterDictionary.pdf
Such Dir die Parameter zusammen, die Du benötigst, und erstelle eine CSV Datei. Wir nennen diese hier: test.csv
Ein möglicher Inhalt wäre z.B.
beaconPeriod,outputPowerLevel,beaconMode
100,7,0x02
Als Nächstes kann man schon mal den Befehl für das update eingeben:
update_beacon.bat test.csv
Du kannst das auch schon mit Enter bestätigen. Dann wird der Debugger allerdings sagen, das er die Ziel CPU nicht finden kann. Jetzt müssen alle Kabel verbunden werden.
1) Entferne die Batterie des Beacon

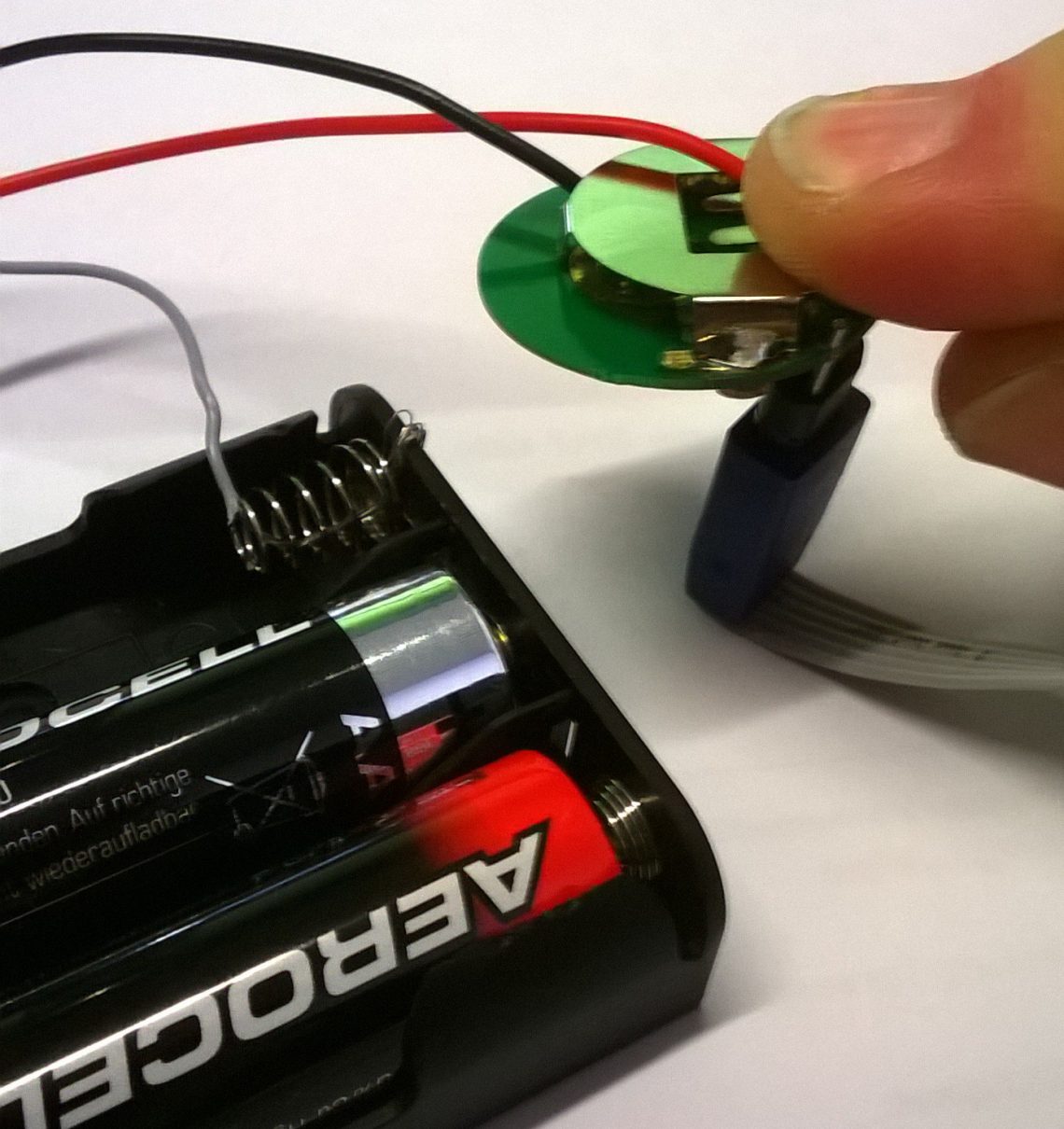

2) Schließe die Pole der externen Batterie an die Buchsenpole der Batterie des Beacon an und achte dabei auf die richtige Polung: (Siehe Bild)
3) Schließe die Prüfspitze des Rlink an die Prüfpunkte des Beacon an
4) Drücke ENTER
Im folgenden wird die Programmierung bei Einhaltung aller Punkte funktionieren und schreibt Dir auch eine Log Datei: test_Log.csv, in der Du die Bestätigung siehst.
Alles weitere entnimmst Du der offiziellen Dokumentation.
