Wenn Du vorgestanzte Etiketten beim Primera CX1000e oder CX1200e nutzen möchtest, so müssen diese einen Blackmark haben, damit der Drucker weiß, wann die Etiketten beginnen.

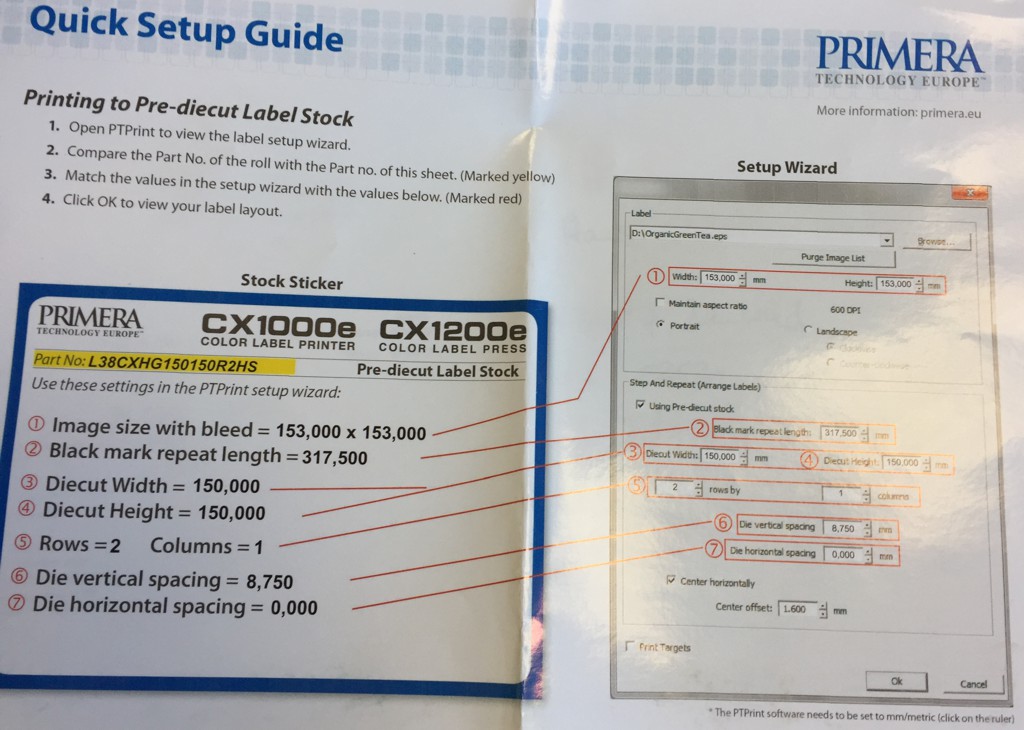

Wenn Du bei uns vorgestanzte originale Primera Etiketten bestellst, bekommst Du einen Ausdruck der Größen und Einstellungen mitgeliefert, wenn Du die Rolle einlegst. So kannst Du die Etiketten problemlos nutzen.
Was aber, wenn dieses Bild fehlt oder aber offensichtlich aus Versehen eine falsche Beschreibung zu den Rollen beigelegt wurde?
In diesem Fall kannst Du auch ganz einfach die Werte manuell ermitteln:

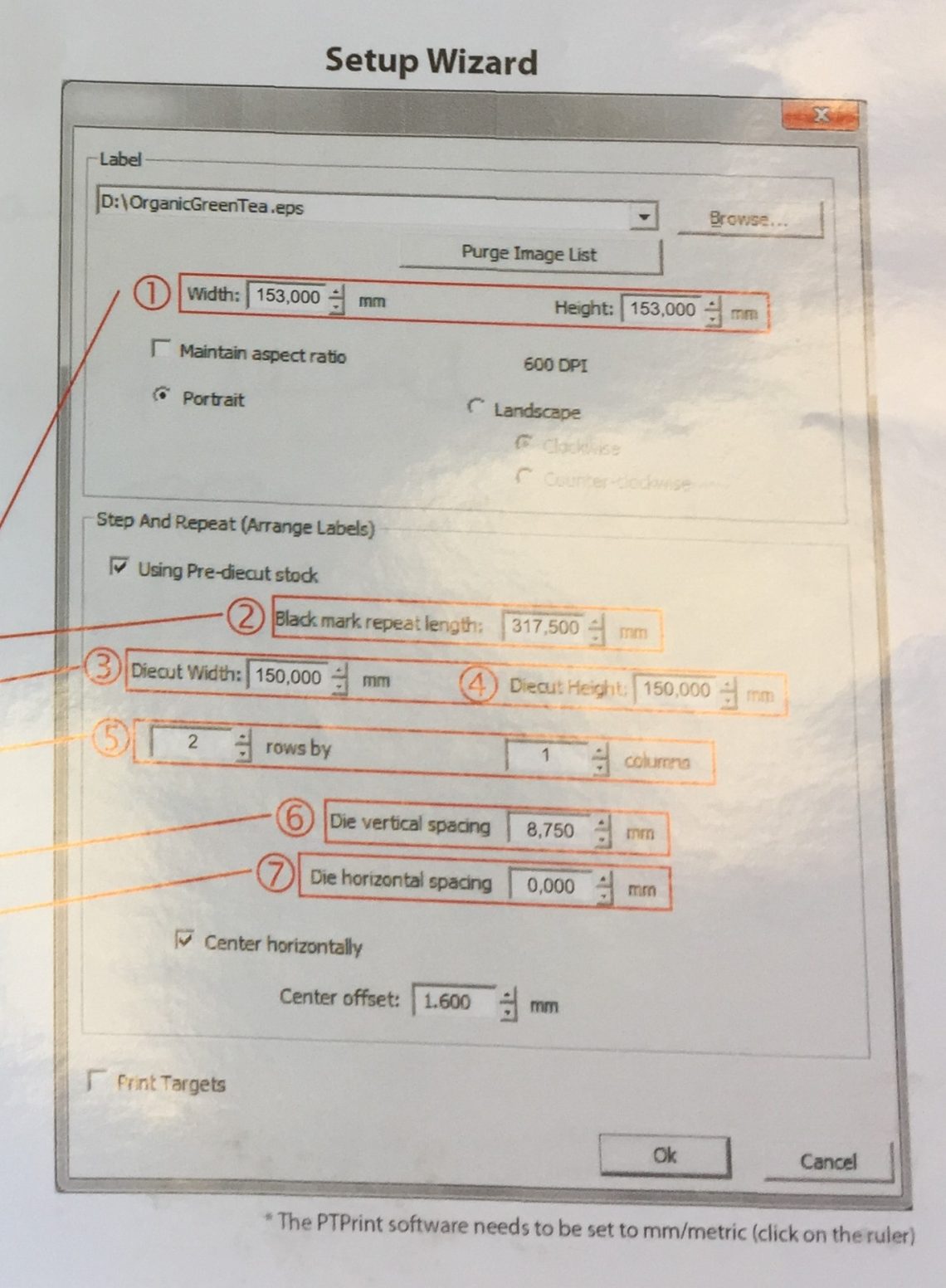

Label
-
Width und Height
Hier trägst Du die Breite und Höhe der Rollen + 3mm (Überdruck, damit man vollflächig drucken kann) ein.
Beispiel:
Bei einer 154mm x 210mm Rolle wäre diese Werte bei Width: 157 und bei Height: 213.Step And Repreat (Arrange Labels)Using Pre-diecut stock
Hier setzt Du den Haken, da die Etiketten ja vorgestanzt sind. -
Black mark repeat length
Die Blackmark Wiederholungslänge kann mit einem Zollstock ausgemessen werden:
Wann wiederholt sich der Blackmark?
Wenn der Blackmark nach jedem Etikett gesetzt wurde entspricht dieser Wert vermutlich 229mm.
Wenn der Blackmark nach jedem zweiten Etikett gesetzt wurde wird er vermutlich 439mm betragen. -
Diecut Width
-
Diecut Height
Hier trägst Du die wirklichen Maße (Breite und Höhe) des Etiketts (ohne die 3mm Überdruck von oben) ein. -
rows by/colums
Vor "rows by" und "columns" trägst Du die Anzahl der Spalten und Reihen zwischen einem Blackmark ein.
Beispiel:
2 rows by 1 colums würde einer einbahnigen Rolle mit zwei Etiketten zwischen den Blackmarks entsprechen. -
Die vertical spacing
Hier trägst Du den Abstand zwischen den Etiketten innerhalb eines Blackmarks ein.
Ist nur 1 Etikett zwischen den Blackmarks, so ist der Wert 0. -
Die horizontal spacing
Der horizontale (quere) Abstand.
Bei einbahnigen Rollen ist dieser Wert 0.
Falls Du eine Standardgröße von Primera bestellt hast, so gibt es auch ein PDF mit einer Übersicht: PDF von Primera
